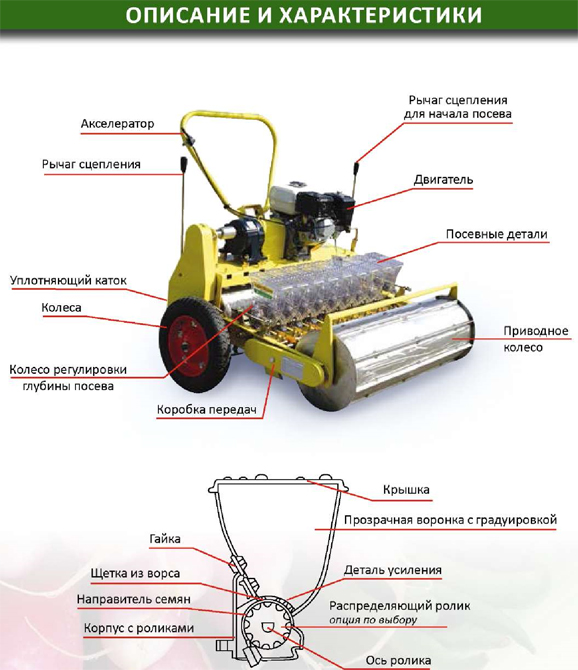

- Идентификация и характеристики

- Ваша сеялка

- Меры предосторожности

- Порядок действий для оптимального ввода в эксплуатаци

- Адаптация для использования в соответствии с вашими потребностями

- Высевание рядами

- Таблица интервалов

- Соответствие ролик-культура

- Удаление бункера для позиционирования ролика

- Порядок действий в фотографиях

- Запчасти, расходные материалы

- Расширение бункера

- Наши сошники

- Запуск машины


МЕРЫ ПРЕДОСТОРОЖНОСТИ

• Смазывайте все вращающиеся детали, кроме распределяющего ролика.

Щетка и направляющая пластина являются расходными материалами. Периодически осматривайте их и, при необходимости, производите замену.

Убедитесь, что посев происходит равномерно.

Проверьте, загрязнен ли распределяющий ролик грязью, пестицидами или остатками оболочек семян. Если да,- очистить его.

Подготовьте грядку, тщательно разрыхлив и выровняв грунт.

Движение сеялки с повышенной скоростью может снизить точность посева.

Оптимальная скорость: 2 км/ч.

По возможности, семена не должны быть влажными. Не замачивайте зерна в оболочке.

Когда вы сеете фасоль или зерно, в воронке для семян может образоваться закупорка. В этом случае слегка постучите по воронке и лучше заполнять воронку наполовину, чем полностью.

Когда вы снимаете узел сеялки, убедитесь, что колесо свободного хода не загрязнено землей и т.д.

ЩЕТКА: В положении по умолчанию щетка слегка касается распределяющего ролика. Для увеличения объема извлекаемых семян, установить щетку в верхнее положение (открутить гайку-барашек и поднять щетку).

При посеве семян в оболочке: щетка должна касаться семян, и слегка надавливать на них. Необходимо произвести точную регулировку в зависимости от семян, поскольку если щетка будет находиться слишком низко, она быстро (слишком быстро) износится. Если она будет находиться слишком высоко, семена могут повредиться.

НАПРАВЛЯЮЩАЯ ПЛАСТИНА:

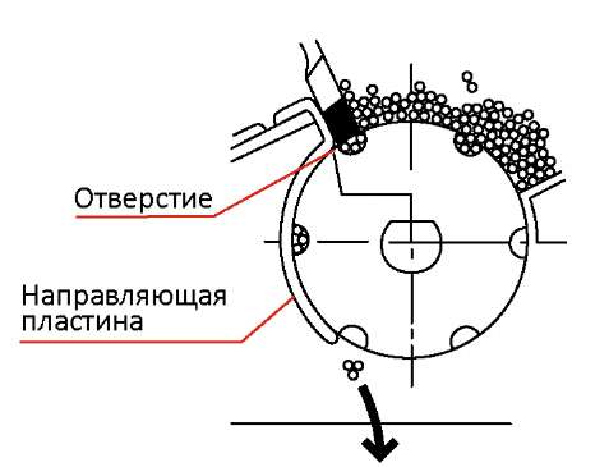

Направляющая пластина образует полость между рол щеткой и направляющей пластиной. Без этого пространства семена могут повредиться. Конец направляющей пластины должен плотно прилегать к ролику. В случае деформации направляющей пластины, Вы можете устранить деформацию, обратившись к схеме, приведенной рядом.









ГЛУБИНА ПОСЕВА:

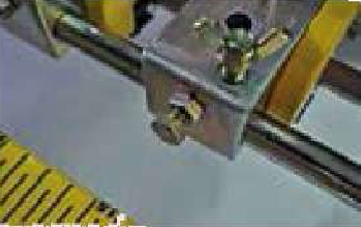

Глубина посева может регулироваться, путем опускания или подъема сошника. Вы можете регулировать глубину посева отдельно для каждого ряда, откручивая гайки, расположенные на передней части посевного элемента.

Внимание: не затягивайте гайки слишком сильно, чтобы не было излишнего давления на стержень лемеха. Затягивайте ровно настолько, чтобы лемех прочно стоял на месте.



Вы также можете производить одновременную регулировку всех посевных элементов при помощи рукояток, расположенных по обе стороны от шасси.











РЕГУЛИРОВКИ

РАССТОЯНИЕ ПОСЕВА: может быть отрегулировано посредством зубчатых колес, а также количества отверстий на ролике (обращаться к таблице расстояний посева).

Внимание:реальное расстояние посева может изменяться в зависимости от качества почвы и скорости движения сеялки. Прение чем приступить к высеву, проверьте интервалы высева, исходя из почвы на участке.

ЗАСЫПКА ЗЕМЛЕЙ: Отрегулируйте угол гребка для закрытия борозды в целях оптимизации засыпки землей.

ЧИСТКА: Если земля пристает к опорному ролику, контактная поверхность должна быть очищена, пока земля прочно не прилипла (возможность скопления масла или грязи).

КРЫШКА ВОРОНКИ: Крышка воронки включает различные углубления, представляющие собой отверстия различных предлагаемых роликов. Они помогают Вам проверять размер семян и выбирать соответствующие ролики. Каждое углубление соответствует размеру отверстия. Благодаря таблице размеров отверстий роликов, приведенной ниже, Вы можете найти надлежащий ролик.

ТАБЛИЦА РАЗМЕРОВ ОТВЕРСТИЙ РОЛИКОВ (в мм)

Обозн.

∅ отверстия

Проф. отверстия

Длина, если отверстие в виде X

Обозн.

∅ отверстия

Проф. отверстия

Длина, если отверстие в виде Х

Буква обозначает тип отверстия. Обращаться к таблице расстояний для определения количества отверстий, отвечающего Вашим нуждам.

А

13,50

6,00

-

R

9,00

3,50

-

АА

12,00

6,00

-

S-4

СПЕЦИАЛЬНАЯ ФОРМА (19 мм х 8 мм)

С

11,00

5,50

-

U-4

СПЕЦИАЛЬНАЯ ФОРМА (19 мм х 10мм)

F

5,00

2,50

-

X

4,00

2,00

-

FJ

5,00

3,00

-

XY

2,50

1,20

5,00

G

9,00

4,50

-

XYY

2,00

1,20

4,00

J

СПЕЦИАЛЬНАЯ ФОРМА (1/2 отверстия

1,5 мм)

Y

3,50

1,50

-

L

7,00

2,50

-

YJ

3,00

2,00

-

U

7,00

3,70

-

YK

3,50

2,30

-

М

5,00

2,00

-

YX

2,50

1,50

-

MJ

6,00

3,50

-

YXX

2,50

1,80

-

ММ

6,00

2,50

-

YYJ

3,00

1,70

-

N

СПЕЦИАЛЬНАЯ ФОРМА (16 мм х 6 мм)

YYX

2,00

1,8

-

Q

8,00

| 3,00

-

Z без отв.

внешний диаметр 0 59,85 мм

Обращайтесь с любыми специальными запросами по роликам для семян (с  размерами, отличающимися от указаных в таблице). Размеры могут варьироваться и соответствующим образом обновляеться.



РЯДОВОЙ ПОСЕВ

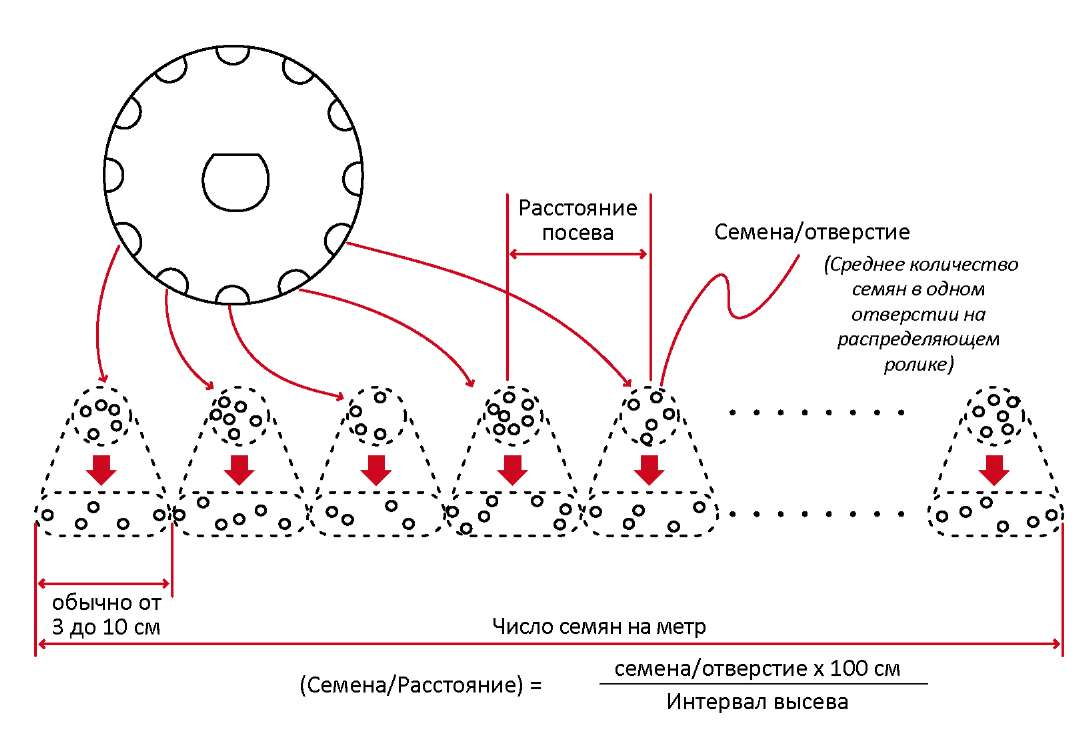

Количество высеваемых семян регулируется сочетанием следующих 3 элементов:

• число отверстий на распределяющем ролике;

размер отверстий на распределяющем ролике;

число зубцов на используемом зубчатом колесе.

Чтобы узнать необходимое число отверстий следует обращаться к таблице расстояний, приведенной ниже:

ТАБЛИЦА РАССТОЯНИЙ (в мм)

Число зубцов на зубчатом колесе

Число

отверстий на

распределяющий ролик



Спереди

14

14

13

13

11

11

10

11

10

10

9

Сзади

9

10

10

11

10

11

11

13

13

14

14

2

Серии

АР и J

320

360

380

420

460

500

540

580

640

700

760

3

210

230

250

280

300

330

360

390

430

460

510

4

160

180

190

210

230

250

270

290

320

350

380

6

105

115

125

140

150

165

180

195

215

230

255

8

80

90

95

105

115

125

135

145

160

175

190

10

64

72

76

84

92

100

108

116

128

140

152

12

53

58

63

70

75

83

90

98

108

115

128

16

40

45

48

53

58

63

68

73

80

88

95

20

32

36

38

42

46

50

54

58

64

70

76

24

27

29

32

35

38

42

45

49

54

58

64

30

21

24

25

28

31

33

36

39

43

47

51

36

18

20

21

23

26

28

30

32

36

39

42



ЧИСЛО СЕМЯН/ОТВЕРСТИЕ:

Число семян отличается в зависимости от размера семян, который, в свою очередь, зависит от вида культуры, времени года, а также регулировки щетки. Именно поэтому число семян, указанное в таблице расстояний, дано только для сведения. Ниже приведено несколько примеров соответствия «ролик-культура»:

КУЛЬТУРА

РОЛИК

КУЛЬТУРА

РОЛИК

КУЛЬТУРА

РОЛИК

Базилик

YX12

Эндивий

XYY12 или 24

Лен

Y24

Свекла

MJ12

Редис

Х24

Маш-салат

F24, FJ12

Брокколи

YYJ6

Рокет-салат

Х12

Мята

YYX12 или 24

Морковь

Х24, XYY24, XY24

Ролик без отверстия

Z

Лук (голые семена)

X24

Ромашка

YYX24

Томат

Х2

Щавель

YYX12 или 24

Сельдерей

YYX12

Тимьян

YYX12

Пастернак

L12, L24

Цикорий

XYY12

Шпинат

FJ24

Петрушка

YYJ24

Капуста

YYJ6

Фенхель

Х12

Лук-порей

Y24

Китайская капуста

YYJ6

Зеленые бобы

N6

Горох

АА12

Савойская капуста

YYJ6

Салат-латук (в оболочке)

MJ12



Лук-скорода

Y24

Салат-латук (голые семена)

XYY12 или 24




Внимание: расстояние посева зависит от комбинации числа зубцов зубчатых колес (11 положений регулировки) и числа отверстий на распределяющем ролике. Ведущее колесо может двигаться в зависимости от качества почвы и скорости перемещения. Именно поэтому число семян приведено только для сведения. Если приводное колесо скользит, то расстояние посева будет больше, сокращая число высеянных семян. Таким образом, убедитесь, что колесо не скользит. Разбрасывание семян: Семена из отверстия разбрасываются в соответствии с направлением движения, и катятся по земле. Протяженность разбрасывания варьирует в зависимости от размера отверстия, качества почвы и размера семян и может составлять от 3 до 10 см.

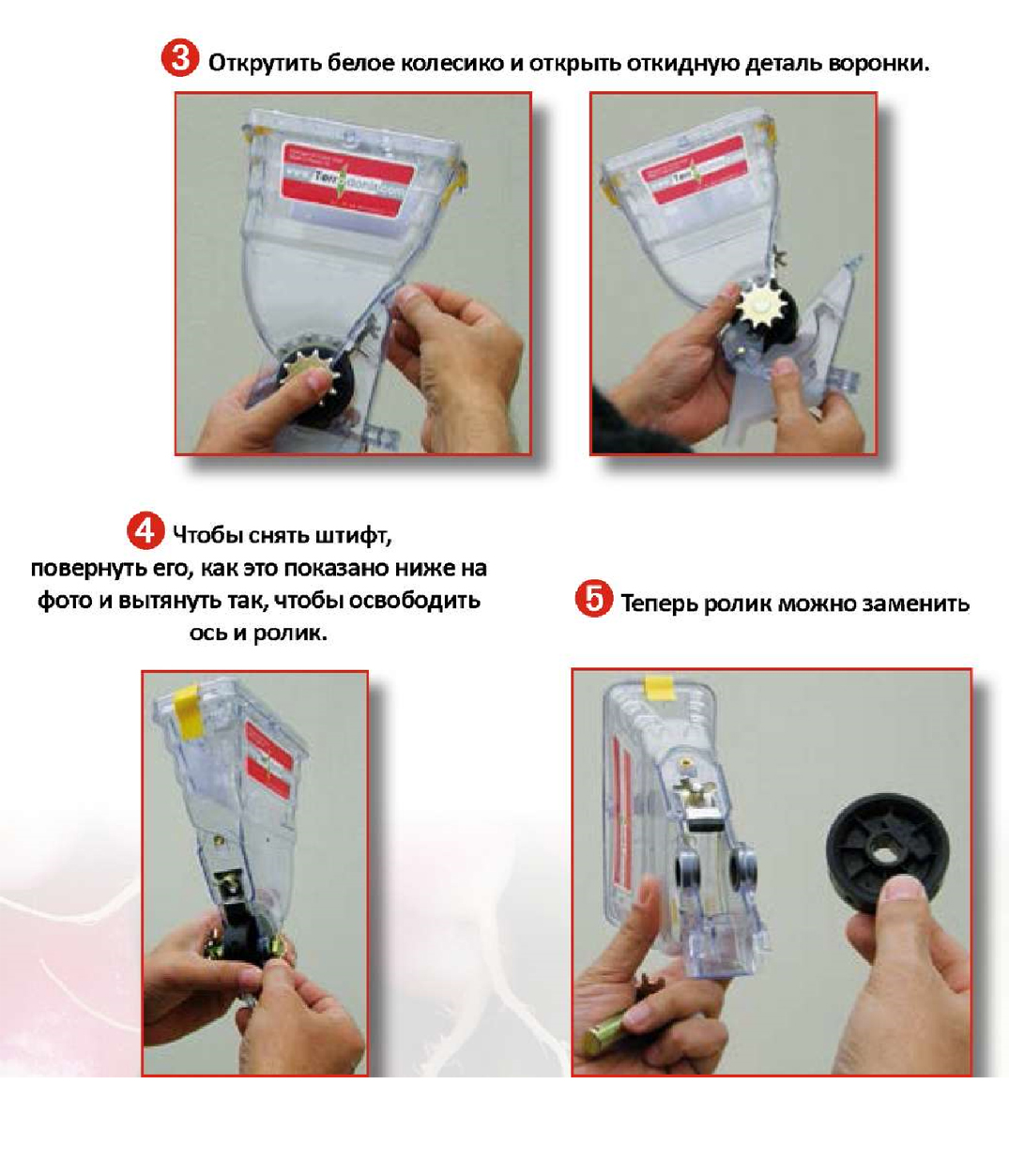

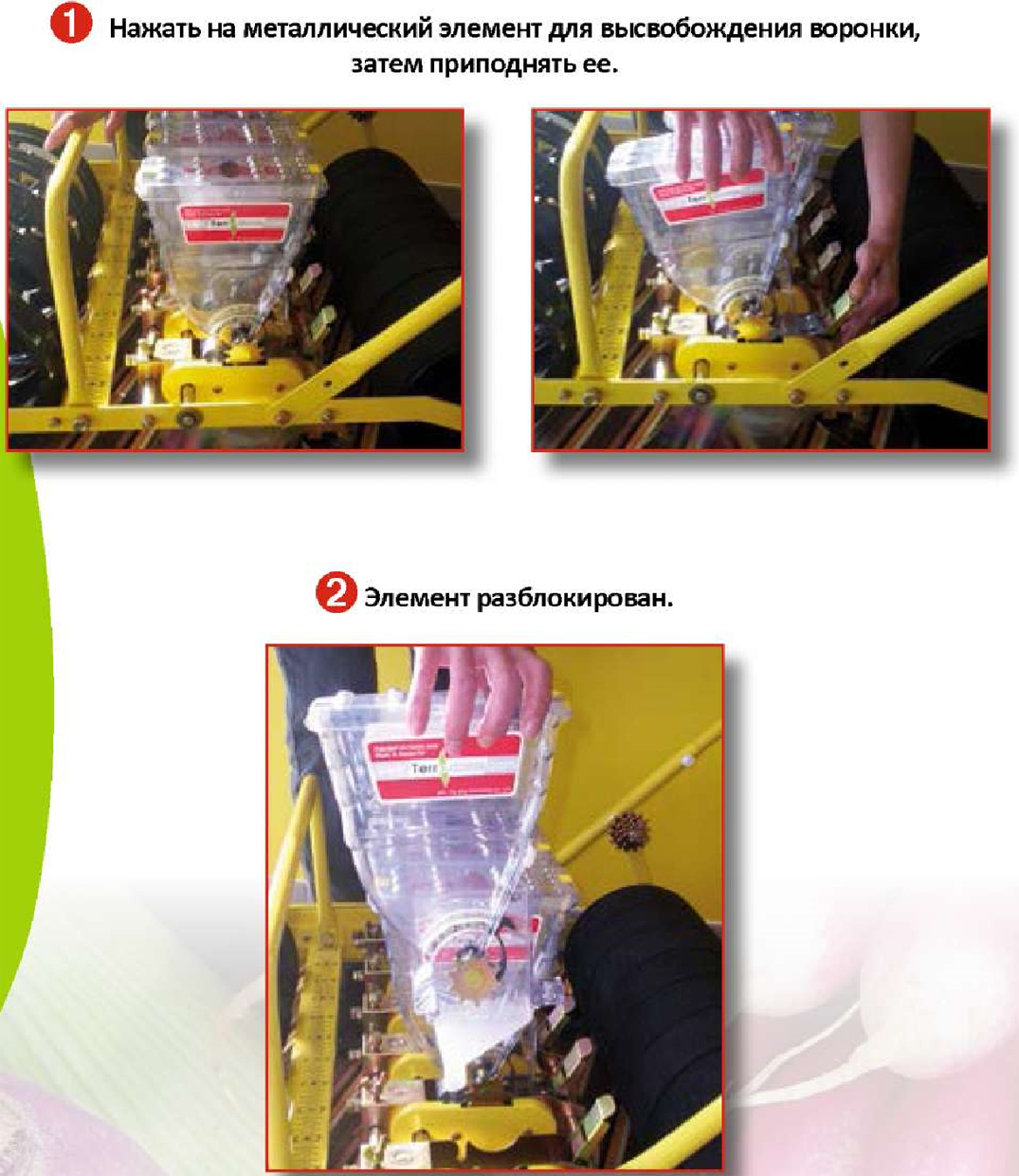

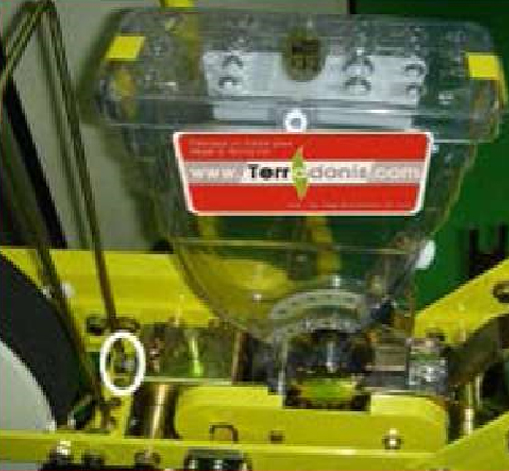

ИЗВЛЕЧЕНИЕ ВОРОНКИ




УСТАНОВКА РОЛИКА





ЗАПЧАСТИ

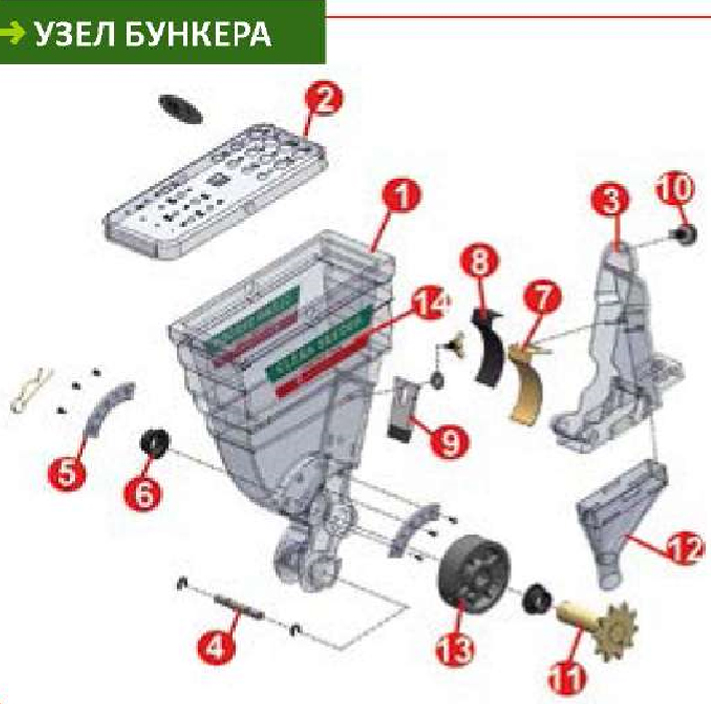

1. Бункер -1

2. Крышка бункера-1

3. Кожух высевного ролика-1

4. Ось кожуха высевного ролика-1

5. Усилитель-2

6. Уплотнительное кольцо-2

7. Направляющая зерна-1

8. Фетр направляющей зерна-1

9. Щетка-1

10. Ручка-1

11. Ось шестерни (10 зубцов) -1

12. Простой пластмассовый конус-1

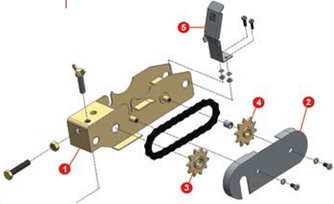

УЗЕЛ СИСТЕМЫ ВЫСЕВА

1. Посевной элемент-1

2. Кожух цепи-1

3. Шестерня с 10 зубцами-1

4. Шестерня с 10 зубцами-1

5. Язычок для отвода бункера

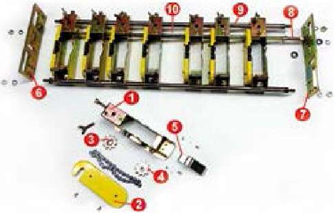

АССАМБЛЕЯ ПОСЕВНЫХ РЯДОВ

1. Посевной элемент

2. Картер цепи

3. Шестерня для шестиугольной оси

4. Шестерня

5. Гребень, позволяющий отвести распределительную воронку

6. Левая опорная плита

7. Правая опорная плита

8. Шестиугольная ось

9. Передняя ось

10. Ось привода роликов



УЗЕЛ СОШНИКА

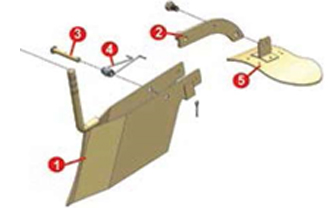

1. Стандартный сошник -1

2. Рычаг сошника -1

3. Шплинт-1

4. Пружина -1

5. Скребок для распределения -1





1. Внутренний кожух-1

2. Шестерня с 11 зубцами-2

3. Направляющая цепи-1

4. Ось-2

5. Наружный кожух-1

6. Ручка -2

7. Таблица расстояний саженцев -1







ВЕДУЩЕЕ КОЛЕСО И КОЛЕСО АМОРТИЗАЦИИ

1. Подающий ролик

2. Рукоять подающего ролика

3. Скоба для очистки подающего ролика

4. Калибрование

5. Адгезив

6. Уплотняющий каток

7. Скоба для очистки уплотняющего катка

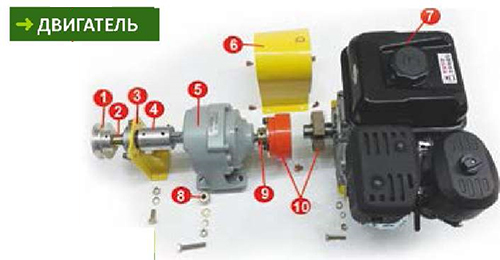

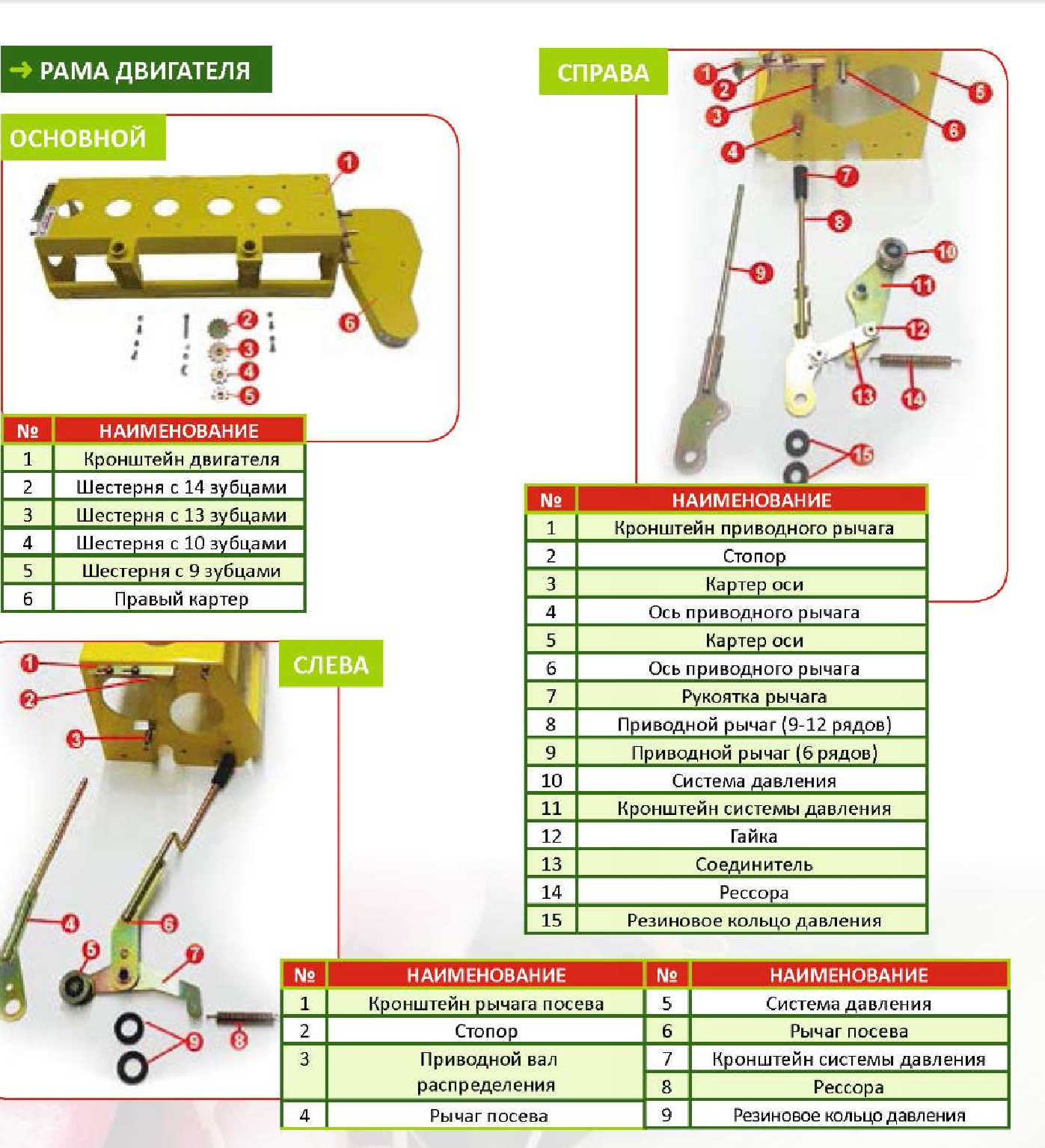

1.Основной шкив

2.Приводной вал

3.Кронштейн

4.Защитный картер

5.Редуктор

6.Защитный картер

7.Двигатель

8.Распорная втулка редуктора

9.Диск

10.Привод (+ барабан)



1. Левый шкив

2. Левый шкив

3. Кронштейн колес

4. Левый внешний картер

5. Левый внутренний картер

6. Кронштейн рычага воронок

7. Холостой шкив

8. Колеса

9. Направляющая плита

10. Кронштейн

11. Направляющая плита

12. Рукоятка

13. Сочленение рычага

14. Механизм рычага

15. Сочленение рычага

16. Приводной ремень 3V-590

17. Правый шкив

18. Приводной ремень REC LB-37

19. Правый картер

20. Направляющая плита

21. Кронштейн

22. Направляющая плита

23. Кронштейн рычага воронок

24. Кронштейн колес



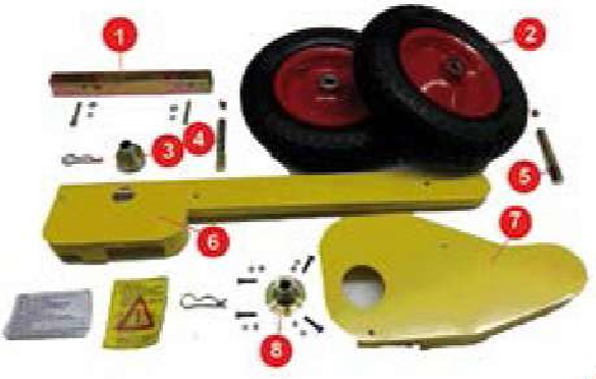

СМЕШАННЫЙ

1. Трубка

2. Колеса

3. Шестиугольный шкив

4. Ось левого колеса

5. Ось правого колеса

6. Картер рычага

7. Правый картер

8. Шестиугольный диск

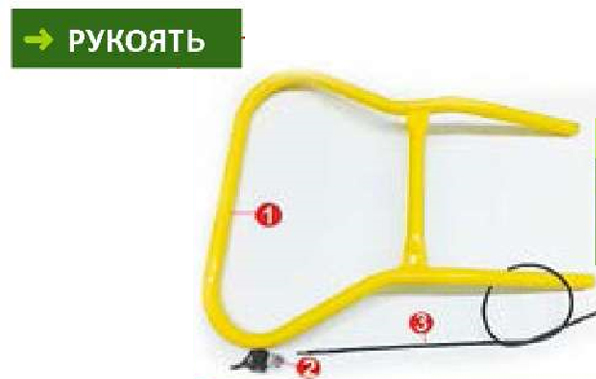

 1.Рукоять

2.Рычаг акселератора

3.Трос акселератора








РАСХОДНЫЕ МАТЕРИАЛЫ

НАИМЕНОВАНИЕ

ЗАМЕНА

Щетка

Эти элементы подвержены износу. Таким образом, необходимо производить их замену, когда они перестают выполнять свои функции

Направляющая цепи

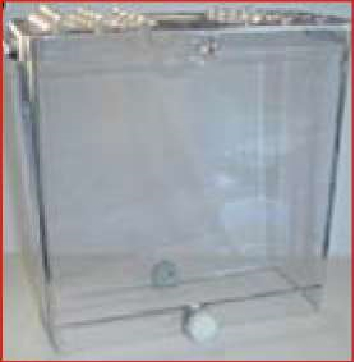

РАСШИРЕНИЕ БУНКЕРА

Эта опция позволяет увеличить емкость стандартного бункера с 1,2 до 3 л.

1. Снимите крышку бункера.

2. Установите расширение на верхушку бункера, так чтобы отверстия в бункере совпали с отверстиями в расширении.

3. Закрутите белые ручки. Крышка бункера устанавливается на верхушку расширения.



НАШИ СОШНИКИ

СОШНИК «ДВОЙНОЙ РЯД»:

Он позволяет высевать 2 ряда с междурядным расстоянием 45 мм, между посевными элементами.

Он поставляется с пластиковым конусообразным разделителем семян. Чтобы добиться более высокой плотности, мы рекомендуем использовать сошник с роликом, имеющим от 30 до 36 отверстий.

Рекомендован для посева редиса, моркови, некрупных овощей.



Стандартный лемех

Опция лемех «с двойным рядом»

РАЗВОДЯЩИЙ СОШНИК:

(существует в вариантах: 60 мм, 75 мм и 120 мм). Он подходит больше для полосового сева, чем для сева в ряд. В случае с посевом для рассадника он позволяет покрыть максимально большую площадь почвы и таким образом добиться максимальной плотности.







ДИСКОВЫЙ СОШНИК:

Рекомендован к использованию на сложных почвах (каменистых, твердых).









УСТАНОВКА СОШНИКОВ

1. Открутите болт, демонтируйте стандартный сошник, как показано на фото.

2. Установите сменный сошник и закрутите болт.

Внимание! Закручивайте без усилия.

Как только сошник окажется на месте, прекратите закручивать.







Перед тем как запустить двигатель, прочитайте руководство пользователя.

Запустить двигатель: Во избежание внезапного начала движения и в целях обеспечения безопасности убедитесь, что рычаги находятся в положении «Stand». Стартер двигателя должен располагаться полностью слева:

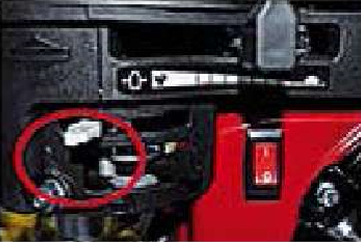

- Установите переключатель двигателя в позицию «пуск» (1),

- Подкачайте несколько раз насос,

- Потяните рукоять стартера.

- Когда двигатель завелся, переместите стартер вправо.

Использование и функции двух рычагов:

1-ый рычаг (справа, если вы сидите на месте водителя) используется для продвижения сеялки вперед и поворота. Чтобы дать задний ход переведите рычаг в нейтральное положение («stand»).

2-ой рычаг (слева, если вы сидите на месте водителя) используется для приведения в движение посевных элементов и подающего ролика. Им пользуются лишь во время посева на грядке, когда он передвигается в пусковое положение («drive»). Когда вы передвигаетесь на машине, не осуществляя посева, этот рычаг должен находиться в нейтральном положении («stand»).

Для продвижения сеялки вперед:

После запуска машины осторожно перемещайте акселератор, чтобы увеличить количество оборотов в минуту, до тех пор, пока не установится желаемая скорость работы.

Остановить сеялку:

Понизьте количество оборотов в минуту, вернув акселератор в начальную позицию. Для остановки двигателя переведите переключатель в позицию «выкл.» (0).

Чтобы повернуть назад:

Переведите рычаг распределения семян в нейтральное положение («Stand»). Нажмите на рукоять, чтобы переложить сеялку на задний ролик, уменьшите скорость и поверните в желаемом направлении, используя противоположную сторону сеялки в качестве оси.

При перевозке сеялки:

Устанавливайте покрышки, поставляемые вместе с сеялкой, чтобы ее легче было транспортировать, и снимайте их перед посевом.
